芯片研发计算集群选型：LSF、Slurm 等八类调度系统详解

大家好啊，我是 jianpeng。今天和大家聊一下芯片研发里的计算集群，以及 LSF、OpenLava、Slurm 等常见调度系统。

芯片研发中经常出现这样的工作节奏：验证团队要跑一批不同 seed 的回归，后端团队正在等待一个大内存的布局布线任务，签核阶段又多出一批 STA 分析角。各团队都需要算力，但需要的算力并不一样。

研发计算集群首先要解决的问题是：怎样把不同研发任务，及时放到合适的机器上。 回归通常适合拆成许多独立作业；综合和布局布线往往要关注单机 CPU、内存与线程；STA、DRC、LVS 又涉及分析角、分块和前后依赖。具体并行方式由工具决定，调度系统负责分配资源、安排顺序和跟踪作业。

AWS 的半导体集群技术文章从这些任务差异讲起，再解释 Slurm 如何组织计算资源。按这个顺序比较各类系统，可以把调度功能直接对应到研发需求。^[1]

下图展示一次研发任务从提交到结果的完整路径。中间的调度层承担三项职责：队列组织不同类型的任务，策略决定运行顺序，资源请求限定可用节点。

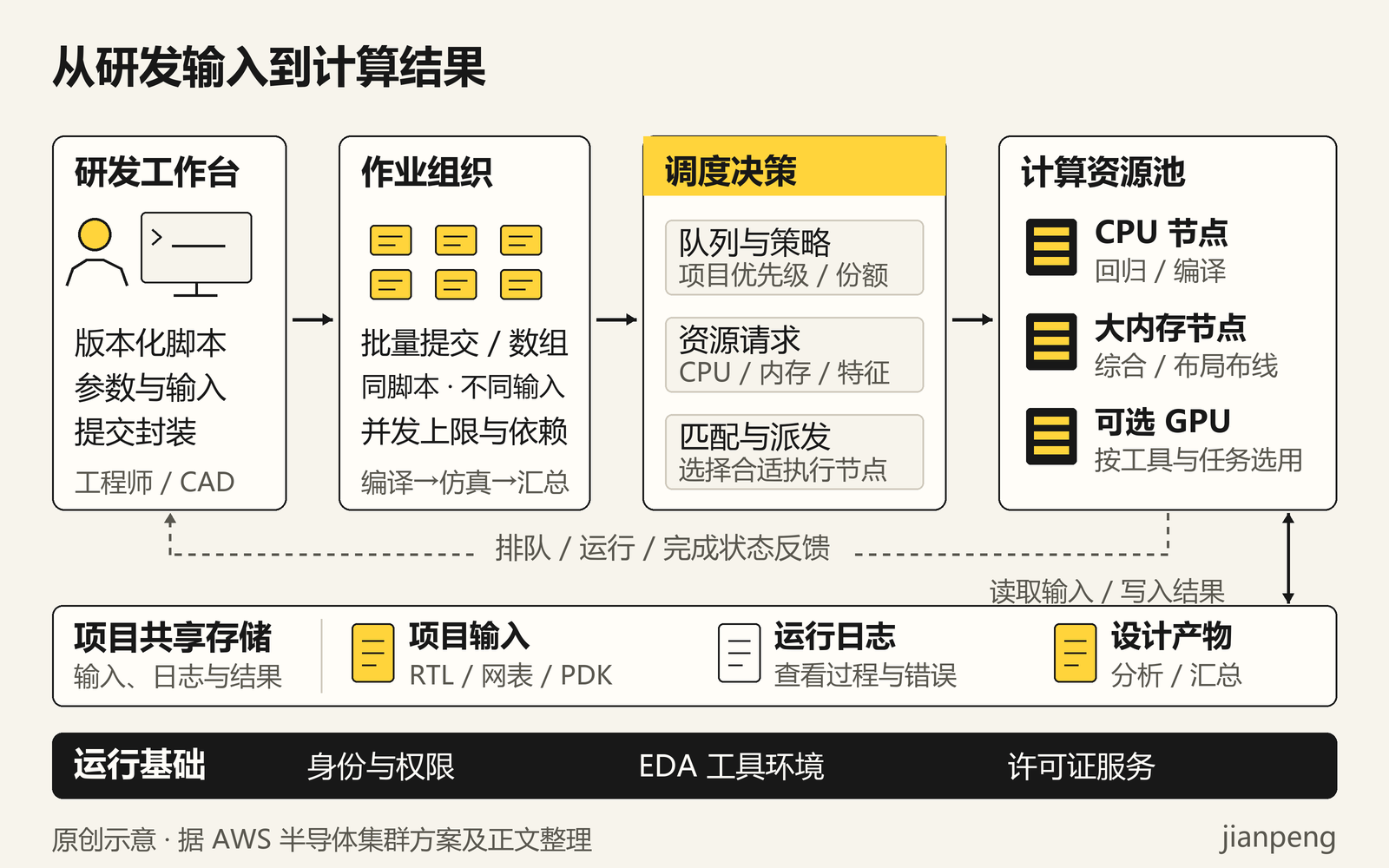

芯片研发工作链：工程师与 CAD 从研发工作台通过版本化脚本、参数和提交封装组织批量作业，调度决策匹配 CPU、大内存或可选 GPU 节点；排队、运行和完成状态反向反馈，项目共享存储双向读写输入与结果，身份权限、EDA 环境和许可证提供运行基础

“LSF 集群”“Slurm 集群”通常是按调度系统给整套计算环境命名。图中的执行资源池和运行环境也不可缺少：IT/CAD 团队需要把共享存储、工具环境、用户权限等接到这条链路上。

本文按 LSF、OpenLava、Slurm 的顺序展开，再介绍 Grid Engine、字节跳动的 Volclava、Volcano、PBS 和 Accelerator。每一章介绍软件属性、核心功能、主要优势、适用规模和芯片研发场景。规模建议结合产品定位与公开案例给出；官方推荐范围、实际部署规模和产品容量上限分别说明。

一、LSF：多团队共享算力的商业调度体系

LSF 是商业软件。 IBM Spectrum LSF 提供作业调度和资源管理能力，适合中大型、多项目芯片研发平台，尤其是已有 LSF 工具链、需要厂商支持和跨站点协作的团队。^[2]

LSF 将作业管理、调度决策和节点执行交给不同组件。下图展示这些组件的分工与任务流向。

LSF 作业管理、调度决策与执行节点架构

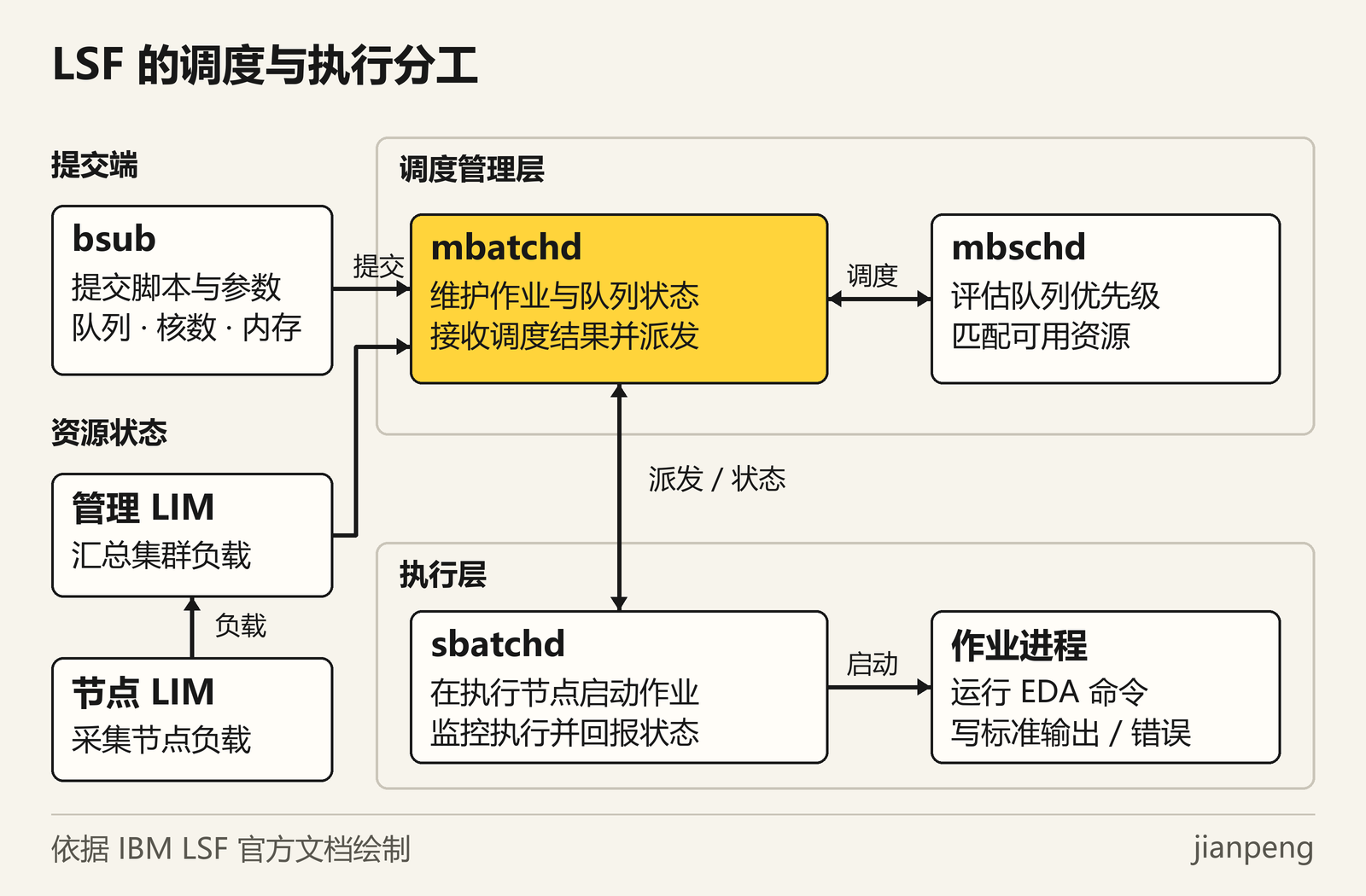

mbatchd 管理队列、作业状态和派发，mbschd 负责调度决策；执行节点负责运行任务，并反馈作业状态与负载信息。^[27]

从批量回归到多项目资源分配

先看回归。几千个用例如果逐个提交、查询、取消，管理起来很零碎。LSF 的作业数组可以把同一脚本的不同输入组织成一组，并限制同时运行的数量；作业依赖则能表达编译完成后启动仿真、仿真满足条件后进入汇总等关系。工程师仍然用熟悉的 bsub 提交、bjobs 查看，CAD 可以在外层统一封装工程参数。^[3]

再看多项目竞争。队列、优先级、公平共享、抢占和回填可以组合成资源政策。例如，日常回归按项目份额分享机器；临近流片的签核任务获得更高优先级；大作业等待资源时，合适的小作业有机会利用空档。它的价值是把团队约定变成持续执行的调度规则，减少每次排队都需要人工协调的情况。^[4]

资源匹配通过 CPU、内存、主机特征以及站点定义的条件选择执行机器，例如让布局布线任务进入大内存节点，让普通回归使用另一组机器。需要许可证感知时，还可评估配套 License Scheduler；这只是整个资源治理中的一项。

当本地机房不够用，LSF 还提供两类扩展：MultiCluster 处理集群间的作业转发与资源协作；Resource Connector 根据负载接入、释放云端等外部资源。它们分别解决多集群协同和弹性容量问题，需要结合实际组件与配置使用。^[5]

适合多团队协作和跨站点研发

LSF 的主要优势是将批处理、项目资源政策、多集群协作和企业支持纳入同一套管理体系。IBM 的 Cadence 案例展示了本地与云端资源协作，覆盖芯片设计、系统验证和 EDA 工具开发。^[6]

适合的规模是中大型、多团队共享的计算集群，以及需要跨机房或混合云的环境。小集群也可以使用，但是否值得投入，要看商业支持、现有脚本和管理需求。常见场景包括大批 RTL 回归、综合与布局布线、STA 多角分析、DRC/LVS，以及流片前的阶段性扩容。

二、OpenLava：保留 LSF 风格的开源批处理路线

OpenLava 是开源项目。 它具有早期 LSF / Platform Lava 的技术背景，保留了 bsub、bjobs 等命令习惯，提供 Linux 集群的基础批处理与资源管理能力。^[7]

下图展示 OpenLava 的基本组件。主服务管理和调度作业，执行节点负责运行任务与反馈状态。

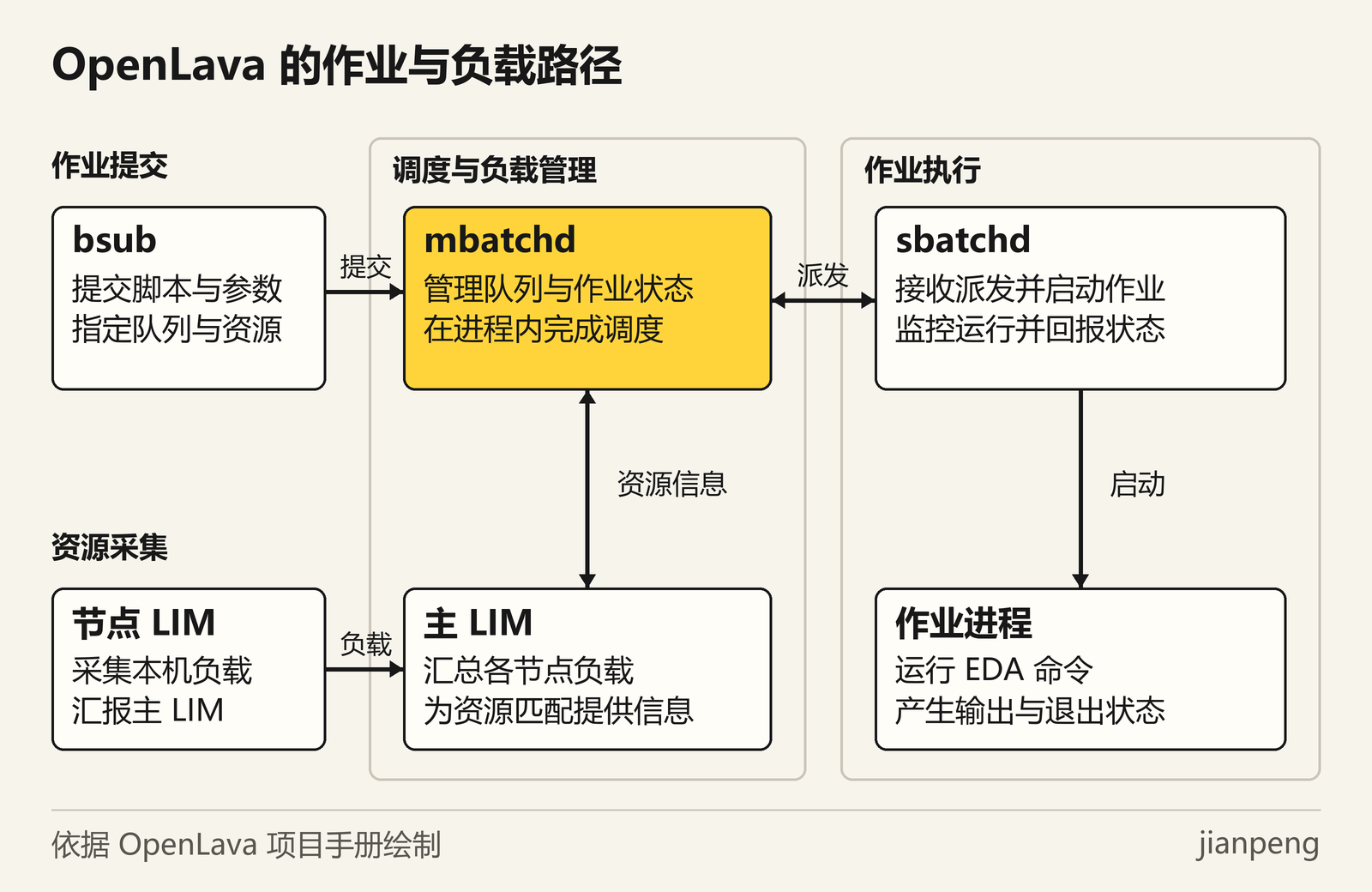

OpenLava 主服务、负载信息与执行节点架构

OpenLava 的主要调度逻辑与队列管理集中在 mbatchd，计算节点上的 sbatchd 负责本地作业，LIM 提供主机负载信息。它与现代 LSF 的组件划分并不相同。^[28]

用队列、数组和依赖组织任务

OpenLava 的队列和主机负载信息，可以把任务分发到符合条件的执行节点；资源表达式可以描述选机条件、资源需求和任务放置方式。对 CAD 来说，这意味着可以把“这类任务去哪些机器、申请多少资源”放进统一提交入口，而不必让工程师自行寻找空闲服务器。

它也有作业数组、并发限制和依赖条件。例如，把不同 seed 的仿真放进一个数组，在编译作业完成后启动；或者用同一脚本执行一组参数扫描。交互式批处理和可重运行选项，则为调试、远程执行及特定恢复策略提供基础能力。^[7]

适合任务稳定的小型计算池

OpenLava 的主要优势有两点：一是已有 LSF 风格封装的团队比较容易理解它的操作模型；二是源码可读、可修改，便于围绕明确需求维护批处理环境。命令和概念相近，不代表与现代商业 LSF 的全部行为兼容。

对于小型、任务类型稳定的计算集群，或已有 OpenLava 的存量环境，它可以作为基础批处理与迁移评估的对象。常见任务是独立仿真、参数扫描、编译测试，以及对复杂跨站点策略要求不高的日常计算。

长期使用时，应确定具体代码来源和维护责任。现有资料没有可靠的统一推荐节点数，其他衍生项目的规模建议不应直接套用到 OpenLava。

三、Slurm：覆盖多类计算任务的开源调度系统

Slurm 是开源软件，另有 SchedMD 商业支持可选。 它面向小型到大型 Linux 集群，可以统一管理 EDA、工程仿真和应用支持的 GPU 任务。^[8]

下图展示 Slurm 控制服务、执行节点和记账组件之间的关系。

Slurm 控制服务、计算节点与记账组件架构

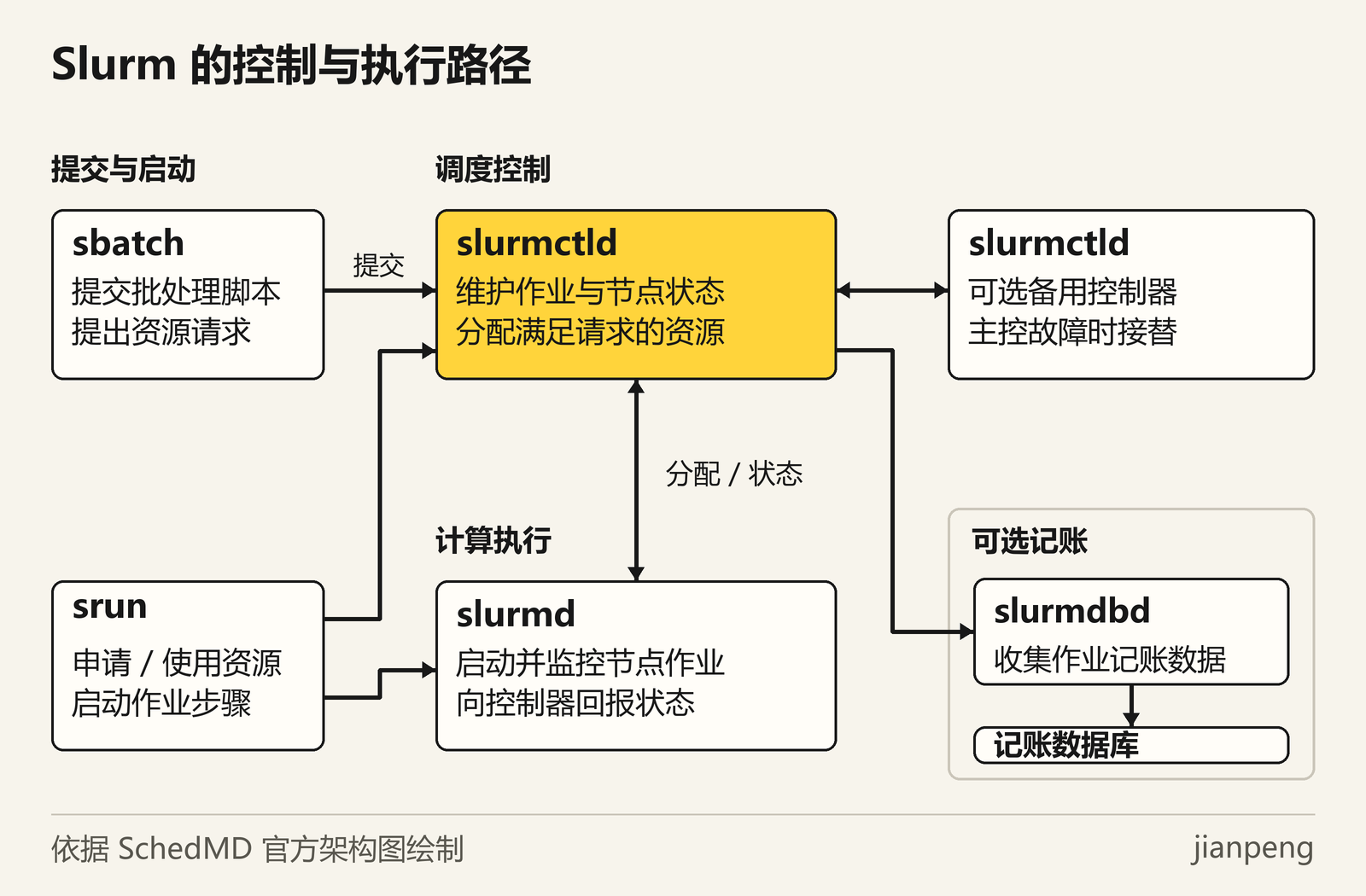

slurmctld 管理资源分配，节点上的 slurmd 负责执行端管理；可选的 slurmdbd 将记账信息写入数据库。srun 还会与执行端交互，不能将所有命令都理解成同一条通信路径。^[29]

让不同任务各得其所

Slurm 的作业数组很适合组织大量结构相同、输入不同的任务。用一个批处理脚本读取数组索引，就能选择对应的测试用例或参数，并限制并发数量。依赖条件可以把编译、回归和后处理衔接起来；sbatch、squeue、sacct 分别承担常见的提交、状态查询和历史查询工作。^[9]

它的另一项基础能力是明确分配 CPU、内存、GPU 等资源。CAD 可以按主机特征划分资源池，让普通回归与大内存实现任务各得其所；有 MPI 或 GPU 需求的工程计算，也可以使用同一个平台的资源框架。申请多个节点，只表示调度器分配了这些节点，应用是否能跨节点并行仍取决于工具。

多团队共享时，账户、QOS 和公平共享策略可以描述项目优先级与使用份额；记账记录用于查询历史资源消耗。回填调度则利用大任务等待期间的空档安排合适作业，因此提交合理的运行时限会影响调度效果。^[10]

适合统一管理 EDA 与 HPC 资源

Slurm 的优势是资源模型清楚、开源生态成熟，而且能覆盖多类计算负载。AWS 专门给出了使用 Slurm 与 ParallelCluster 构建半导体设计集群的技术方案，说明它有明确的 EDA 落地路径；其中云端扩缩容能力来自整套集成方案。^[1]

规模上，它可以从小型 Linux 计算池扩展到大型 HPC。OLCF 的 Frontier 用户指南展示了接近一万个计算节点的实际部署，不过这证明的是大型超算的管理能力，不能直接换算成 EDA 短任务吞吐量。^[11]

典型场景包括 RTL 回归、PVT/参数扫描、大内存后端作业，以及 EDA 与 CAE、MPI 或 GPU 计算共享基础设施。采用该方案的团队需要把 EDA 环境、提交封装和业务政策接入平台，这也是开源路线投入的主要部分。

四、SGE / Grid Engine：灵活管理研发计算集群

Grid Engine 是一个同时存在开源和商业发行版的家族。 SGE 通常指历史上的 Sun Grid Engine；今天评估时，需要进一步明确是开源的 Open Cluster Scheduler（OCS），还是商业的 Gridware Cluster Scheduler（GCS）、Altair Grid Engine 等产品。^[12]

下图展示 Grid Engine 从任务提交到节点执行的主要组件，具体进程组织随发行版而有所不同。

Grid Engine 主服务、调度与执行主机架构

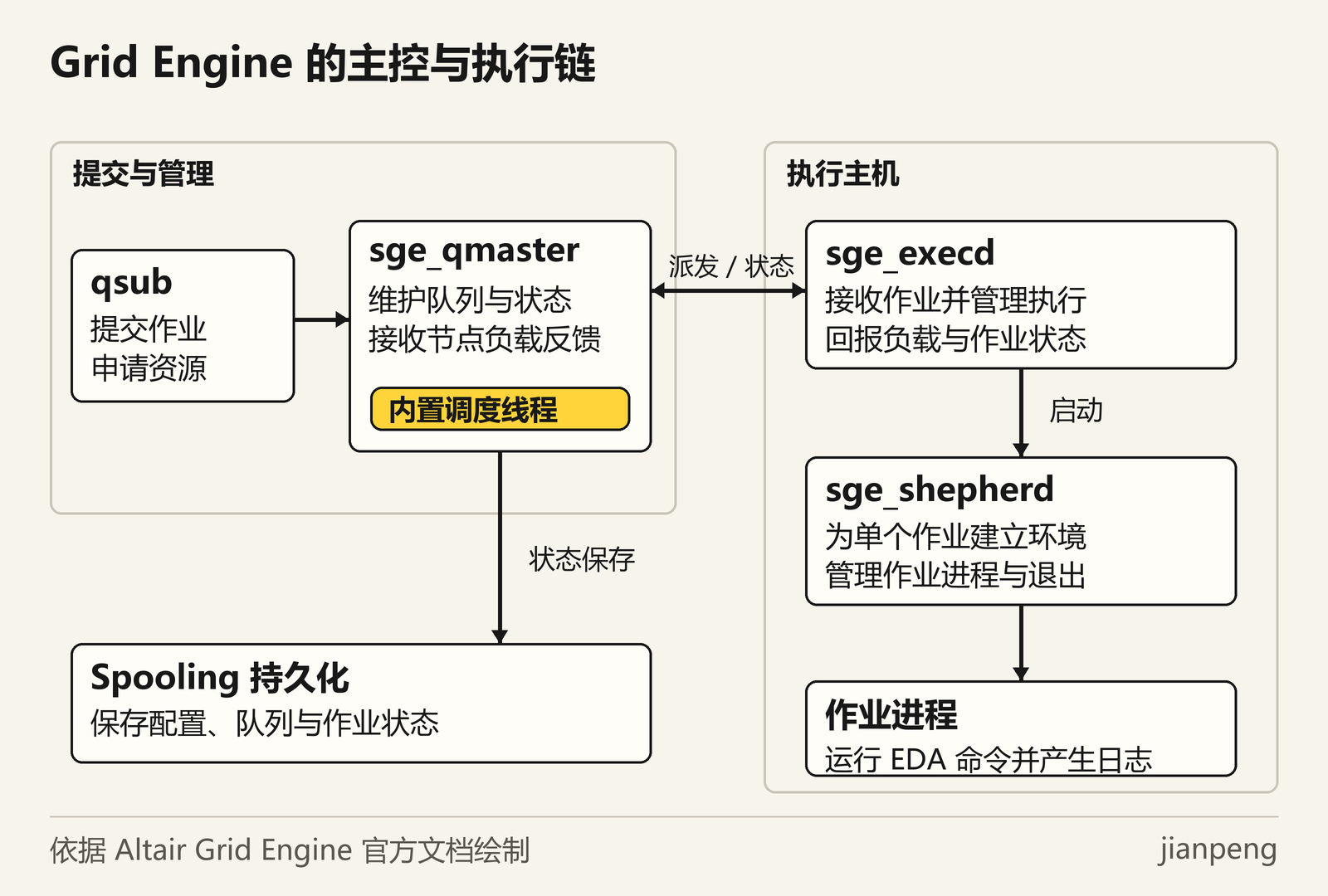

图中以现代 Grid Engine 发行版为例，调度线程位于 qmaster 内；作业下发到执行主机后，由 execd 和作业对应的 shepherd 管理执行。逻辑上的“调度器”不一定是独立进程。^[30]

用资源属性和并行环境管理作业

Grid Engine 通过任务数组管理批量作业，通过资源属性匹配执行主机，再通过并行环境定义作业所需的执行槽位及分配方式。

任务数组与依赖负责把重复任务组织起来。工程师用 qsub 提交、qstat 查询，脚本根据任务索引选择输入。大量独立仿真、参数扫描或者测试向量计算，都可以使用这种方式。

资源属性（complex）用于描述任务需要什么、主机拥有什么。IT/CAD 可以定义内存、主机特征或其他站点资源，把一批配置不同的服务器放到同一个调度框架里。共享策略还可根据项目份额和历史使用调整分配，让计算集群服务多个团队。^[13]

并行环境（PE）则进一步规定执行槽位怎样分布。例如，一个任务需要在单台机器上使用多个线程，还是需要分配到多台机器，必须与实际应用的启动方式配合。HPC-Gridware 的官方技术文章用 VCS 编译等工作流解释了“分配资源”和“启动进程”的关系，这个区分对 CAD 封装很实用。^[14]

适用规模与芯片研发场景

它的主要优势是批处理概念直接、资源属性可配置，并且能延续已有 qsub 工具链。商业发行版还可能提供额外的监控、Web 管理、GPU 或支持服务，具体能力应按发行版选择。

Grid Engine 适用于部门级到大型工程计算集群，具体规模取决于发行版；维护方为当前产品描述了从少量主机到数千节点的覆盖范围，不能把这个范围当成所有历史 SGE 分支的共同能力。^[12]

常见芯片研发场景包括仿真回归、参数扫描、编译任务，以及已有 Grid Engine 提交脚本的计算平台。对这类团队，保留成熟的工作流并改善资源管理，往往比单纯更换提交命令更有价值。

五、Volclava：字节跳动的开源调度器

Volclava 是字节跳动开源的项目，基于 OpenLava 2.0。 它与后面介绍的 Kubernetes 项目 Volcano 是两个不同系统。Volclava 官方推荐用于少于 100 个节点，并且对调度性能要求不高的集群。^[15]

Volclava 沿用了主服务和执行节点的基本组织方式，并改进了批量提交与查询处理。下图展示这些请求的主要处理路径。

Volclava 批量提交、主服务、可选查询分流与节点执行架构

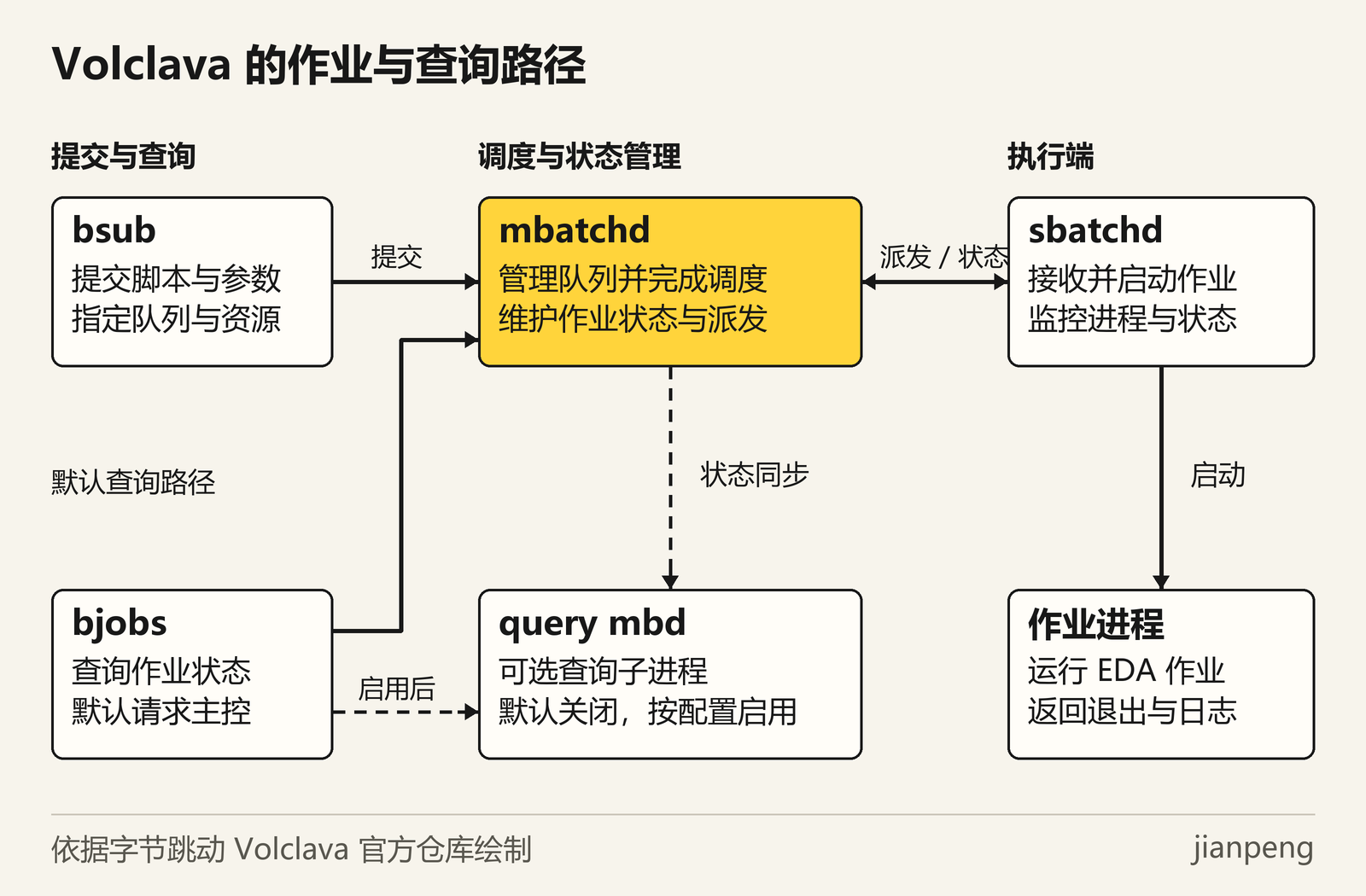

作业提交和派发仍由 mbatchd 主线处理。启用查询分流后，部分查询可由查询子进程处理；这条可选路径不会替代主服务的调度职责，默认也不开启。^[31]

改善批量提交和日常查询

从公开版本说明看，Volclava 的改进很贴近日常使用。

首先是批量提交。bsub -pack 可以把多条提交打包成一次请求，适合一次发起一组回归或参数扫描。它减少的是提交交互层面的重复操作，不能直接等同于任何负载下吞吐都会提高固定倍数。^[16]

其次是查询与通信路径。项目加入了可选的查询子进程分流和 epoll 通信处理；查询分流需要按配置启用。对于工程师和监控程序经常查状态的环境，这些改进值得结合实际使用方式评估。

第三是资源规则更容易理解，作业记录更有用。队列与作业的资源请求可以整合并展示有效结果，帮助 CAD 看清最后生效的要求；峰值、平均内存等记录则能为下一次任务申请提供依据。项目还提供 esub 配置与提交扩展能力，用来接入站点自己的提交规则。^[16]

适合小型研发计算池

它的优势是，在保留 LSF 风格操作入口的同时，对提交效率、状态查询、资源信息和站点扩展做了改进。对于想延续 bsub 使用习惯的小团队，这比只列出守护进程名称更值得关注。

它适合官方推荐范围内的小型研发计算集群，用于常规仿真回归、参数扫描、编译测试，以及统一任务资源申请的 CAD 平台。接近规模或性能要求边界时，应结合实际提交频率、排队量和查询负载评估；官方“少于 100 节点”是推荐条件，并非硬上限。

六、Volcano：已有 Kubernetes 平台上的批量任务调度

Volcano 是开源的 Kubernetes 批处理系统。 它适合已有 Kubernetes 平台，或明确计划将部分研发计算容器化的团队。它管理的是由 Pod 等对象承载的工作负载，平台组织方式与传统主机批处理不同。^[17]

下图展示 Volcano 的主要组件及其与 Kubernetes 的关系，任务管理和调度共同服务于批量计算。

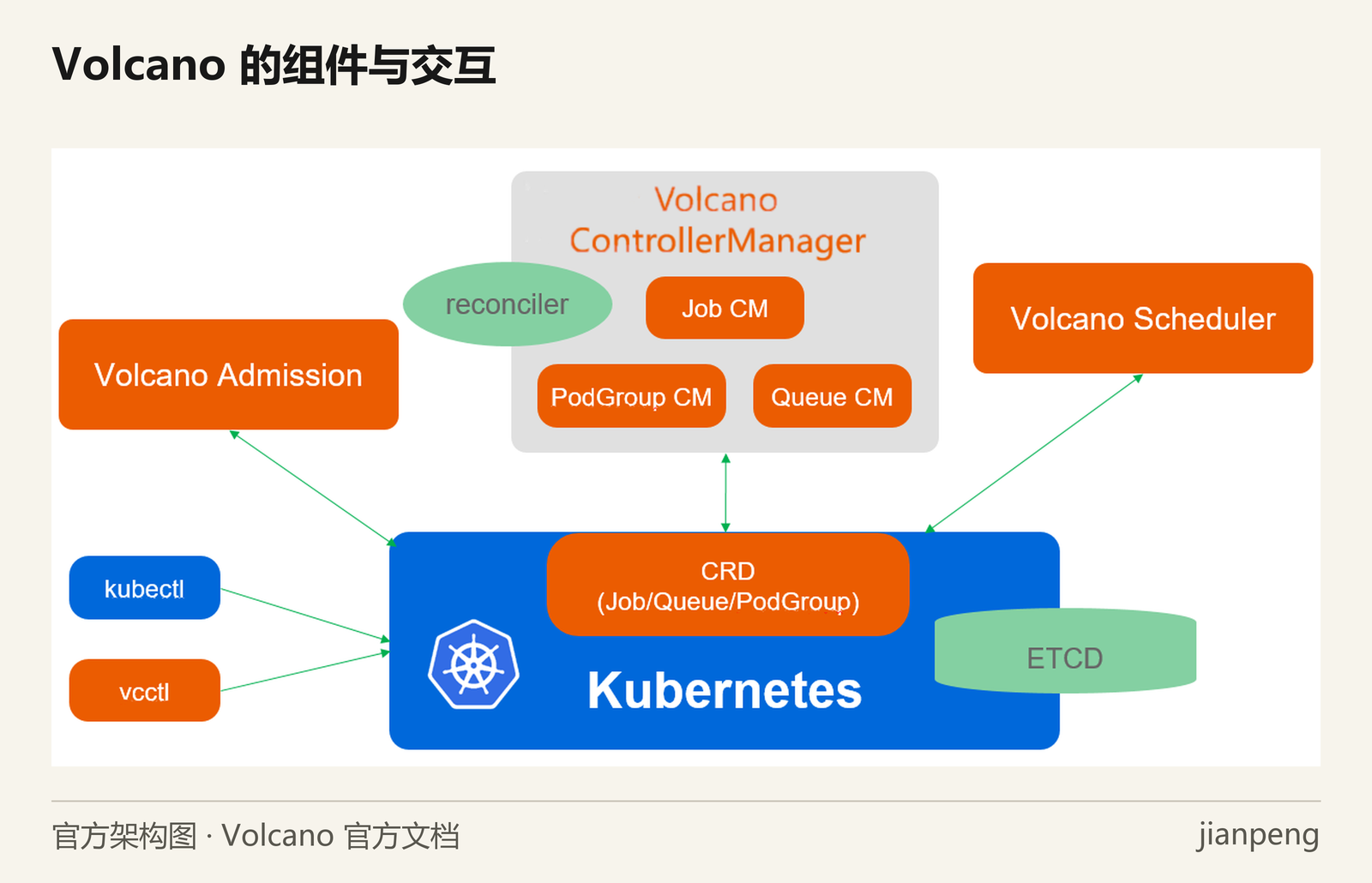

Volcano 官方架构图：准入校验、控制器、调度器与 Kubernetes 资源的关系

官方图展示了准入校验、控制器、调度器与 Kubernetes 资源之间的关系。控制器管理作业生命周期，调度器选择执行节点；实际容器运行由 Kubernetes 的节点机制承担。^[32]

让协同任务一起启动

VolcanoJob 可以描述一个作业中的多个角色、任务数量和生命周期策略。配合 Gang 调度，一组需要协同启动的任务可以在满足最小资源条件后再整体推进，避免部分进程先运行、其余进程长期等待资源。这对分布式训练或 MPI 类计算很有意义；彼此独立的 RTL 用例通常可以分别调度，不必刻意绑成一组。^[18]

队列资源管理则用于多个团队共享 Kubernetes 集群。队列可以配置资源保障、容量和借用、回收策略；调度框架还提供优先级、公平共享与回填等政策。它解决的是怎样在平台上分配一批计算资源，而不仅是把容器启动起来。^[18]

Volcano 还在异构资源、拓扑感知和计算框架集成方面扩展能力。已有 Ray、Spark、MPI、PyTorch 等工作负载的团队，可以围绕同一套 Kubernetes API、部署和观测方式组织批量计算。^[17]

适合已有 Kubernetes 的研发平台

Volcano 的主要优势是批处理能力可以接入既有云原生平台。适合评估的芯片研发任务包括已容器化的回归流水线、验证日志分析、研发数据处理，以及设计空间探索中的算法训练。商业 EDA 工具是否适合放进容器，仍应按工具环境与支持条件确认。

规模建议是已有 Kubernetes 基础的共享计算池，特别是多团队的中大型批处理平台。Volcano 的锐天案例披露了 200 个计算节点，提供了实际部署参照；这是金融计算案例，只能作为系统运行规模的证据，不能当成芯片研发性能成绩。^[19]

七、OpenPBS / PBS Professional：兼顾批处理与并行计算

OpenPBS 是开源软件，PBS Professional 是商业产品。 两者有共同的核心技术背景，选型时仍要确认具体版本、交付功能和支持方式。它们适合既有 PBS 环境，以及 EDA 与其他工程计算共用平台的场景。^[20]

PBS 将作业服务、调度决策和节点执行分开。下图展示这三部分及其交互关系。

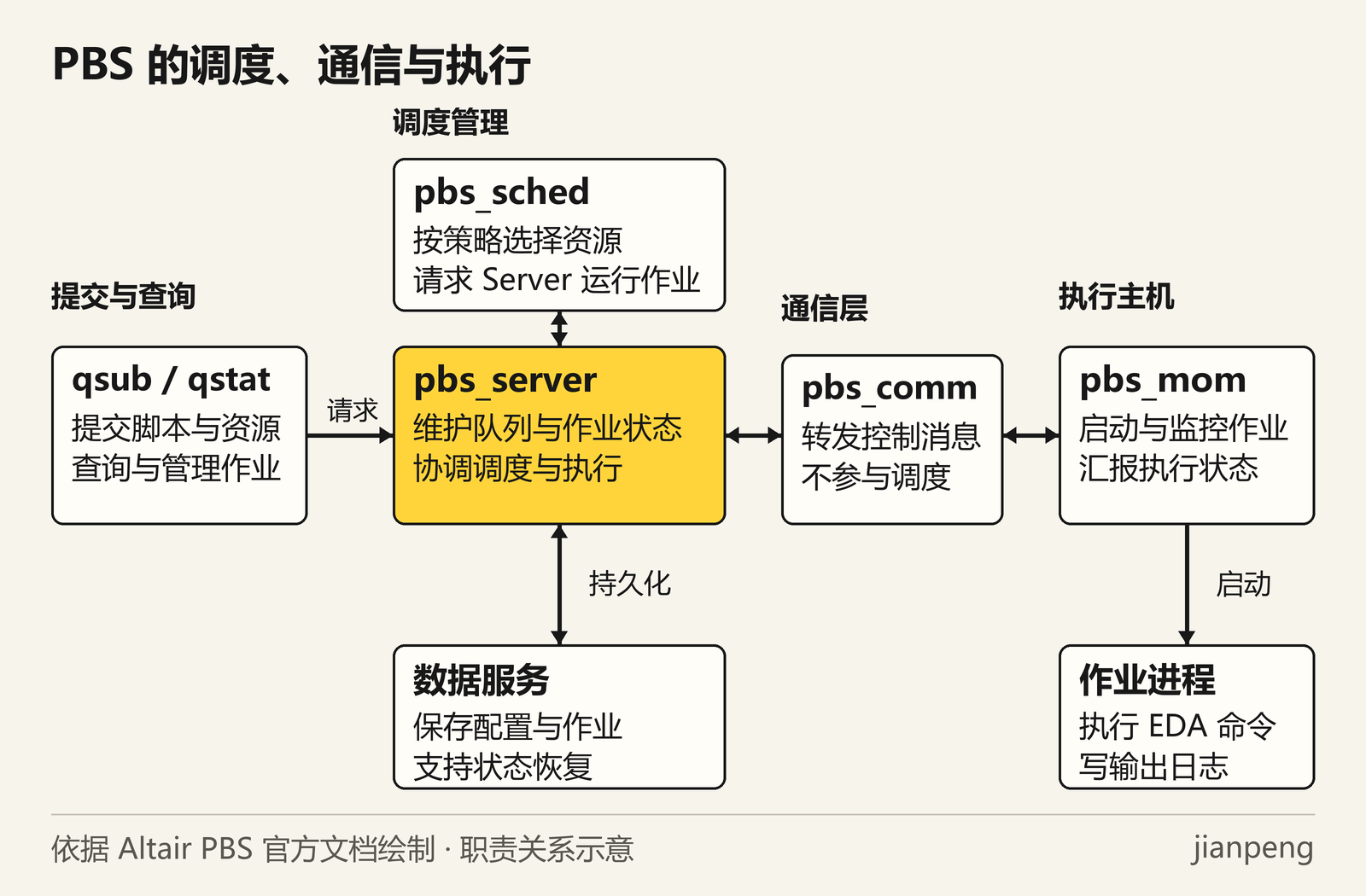

PBS 作业服务、调度器与执行节点架构

pbs_sched 作出调度决策，pbs_server 协调作业下发，执行主机上的 pbs_mom 管理任务。pbs_comm 位于通信层，负责消息路由，并不承担额外的调度决策。^[33]

从作业数组到站点扩展

PBS 的数组作业和依赖适合组织一组输入不同的计算。PBS Professional 用户指南直接把 EDA 仿真列为数组应用场景：同一个脚本处理不同测试数据，系统统一跟踪这些子任务。^[21]

资源管理方面，select 与 place 等请求用于描述所需资源块和放置方式，队列及调度政策再决定如何分配。对研发平台来说，这既可以表达单机大内存作业，也能为真正支持跨节点的工程计算安排资源。公平共享、回填和记账则帮助多个项目共同使用这套平台。

Hooks 扩展接口允许管理员在提交、执行等生命周期节点加入站点逻辑，例如检查资源请求、补充环境或执行自定义规则。这让 CAD 的业务规范可以在平台入口执行，减少对人工操作约定的依赖。^[20]

适合 EDA 与工程仿真共用平台

PBS 的优势是批处理与并行资源模型比较完整，同时提供开源和商业交付选择。如果一个团队既跑芯片验证，又跑电磁、热分析等工程计算，这种统一资源管理方式值得评估；跨节点能力仍由实际应用决定。

规模上，它覆盖小型计算池到大型 HPC。ALCF 的 Aurora 有 10,624 个计算节点，并使用 PBS Professional 提交和管理作业，为商业产品提供了超万节点科研部署的例子；这不是任意 OpenPBS 安装的容量保证。^[22]

在芯片研发中，典型场景包括仿真回归、PVT 与参数扫描、资源需求明确的实现任务，以及 EDA/CAE 混合计算平台。已有 PBS 管理经验与 hooks 积累的团队，也更容易复用现有能力。

八、Altair Accelerator：面向高吞吐 EDA 任务的商业调度

Altair Accelerator 是商业软件，面向 EDA 与 HPC 工作负载。 它针对大量作业的快速周转、多项目优先级和资源分配提供调度能力，适用于任务密集的芯片研发计算集群。^[23]

下图展示 Accelerator 的提交入口、调度服务和执行节点，以及作业状态如何汇集到服务端。

Altair Accelerator 提交、调度服务和执行节点架构

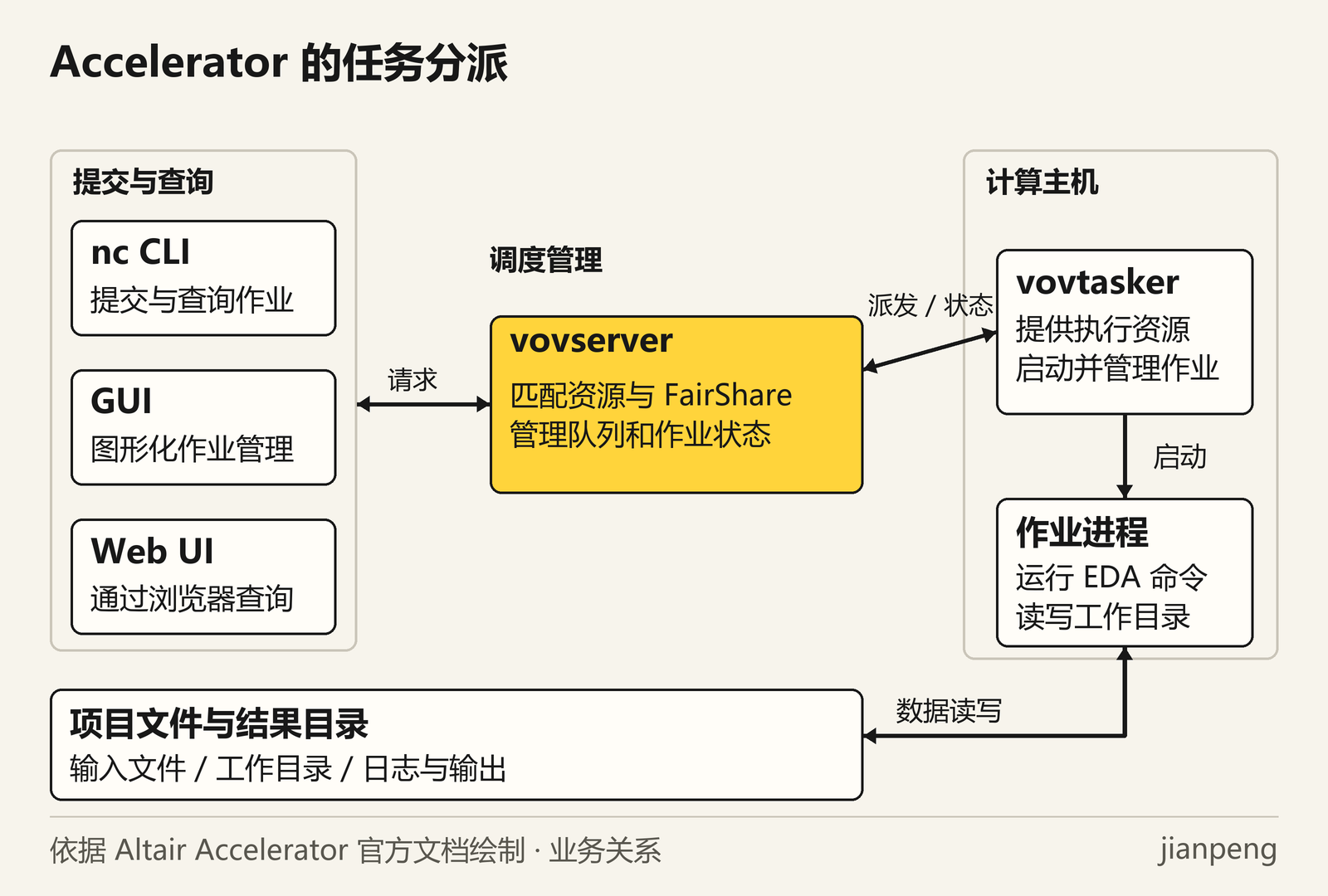

vovserver 维护资源和作业状态并分派任务，计算节点上的 vovtasker 启动、管理作业并回报状态。图中的任务分派方向与网络连接发起方向不同：tasker 本身也是连接服务端的客户端。^[34]

让大量研发作业有序周转

Accelerator 的调度采用事件驱动方式：任务提交、完成或资源变化会触发相关处理；具有相同调度条件的任务可以归入同一类 bucket。对大量重复作业，这种组织方式有助于减少反复处理相同调度条件的工作。具体吞吐表现仍取决于任务组合和系统配置。^[23]

它也提供公平共享、优先级、抢占与预约，以适应不同研发阶段的需求：常规回归需要稳定周转，关键签核任务需要及时获得资源，不同项目则需要明确的份额安排。

资源申请涵盖 CPU、内存和主机条件，并提供 NUMA 相关控制。Jobclass 则可以保存可复用的提交设置，让 CAD 为常见作业类型准备统一入口。工程师选择合适的作业类别，平台就能带入相应资源和运行设置，减少重复填写与不一致配置。^[24]

在云端，Rapid Scaling 等能力用于衔接弹性资源。Altair 的 Annapurna Labs 案例介绍了芯片前后端工作流和弹性 CI，说明这类调度器也可以围绕研发峰值组织云端计算。^[25]

适合任务密集的芯片研发团队

它的优势是围绕 EDA 高吞吐任务，把调度响应、项目政策和提交规范结合起来。适合中大型芯片研发计算集群，特别是任务数量多、周转频繁、资源竞争明显的团队。

Altair 的半导体方案页面描述了 5 万以上计算核、50 万以上排队任务的规模。这是供应商公开口径，其中“核”和“排队任务”分别描述资源量与待处理工作量，不能写成 5 万节点或 50 万任务同时运行。^[26]

常见场景包括大量 RTL 仿真、回归验证、编译和测试流水线、后端实现与签核，以及研发高峰期的云端扩容。选型时应同时比较提交速率、任务时长分布、项目策略和商业服务。

九、八类调度系统对比：怎样选择适合自己的集群

选择调度系统，需要先区分实际研发负载。下面五类任务重点涉及批量分发、单机大内存、流程依赖，以及多节点协同。

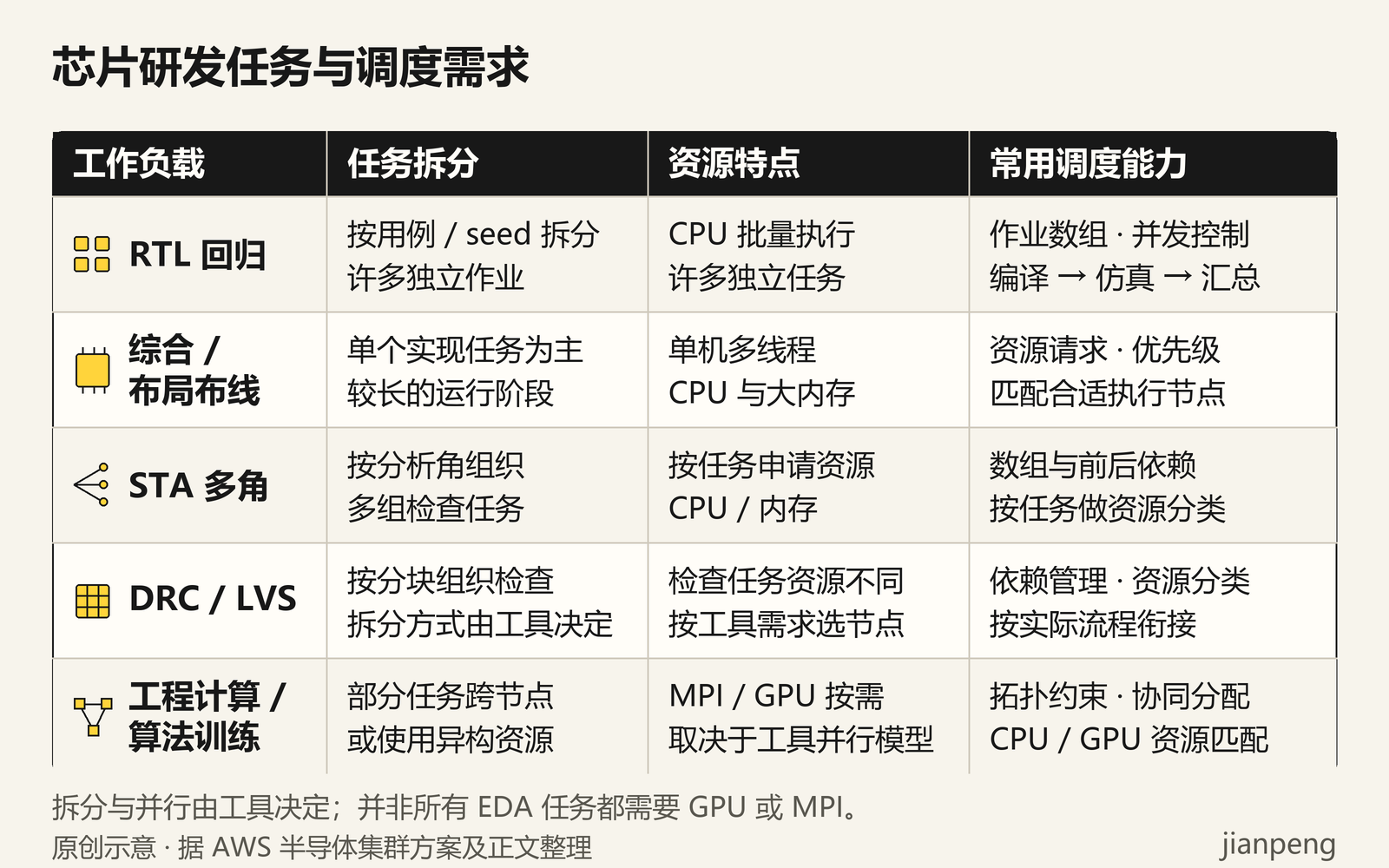

五类芯片研发任务与调度需求：RTL 回归关注数组与并发，综合和布局布线关注单机 CPU 与大内存，STA 多角关注数组与前后依赖，DRC/LVS 按工具拆分并管理依赖与资源分类，工程计算和算法训练按并行模型选择拓扑、协同与 CPU/GPU 资源

图中的任务形态会直接影响调度需求。同样是 100 台机器，一边每天处理很多短回归任务，另一边运行少量长时间大内存作业，对调度器的压力就不同。因此下面的规模栏是候选方向，具体容量还要连同任务吞吐、排队量、存储和管理方式一起看。

调度系统	商业 / 开源	核心功能	主要优势	适用规模与条件	常见芯片研发场景
LSF	商业	数组与依赖、公平共享、抢占、跨集群、弹性资源	成熟的多项目治理与商业支持，便于整合复杂研发平台	中大型、多团队、多站点或混合云	RTL 回归、综合/P&R、STA、DRC/LVS、峰值扩容
OpenLava	开源	队列、负载选机、资源表达式、数组与依赖	LSF 风格入口，源码可维护，基础批处理直接	小型、任务稳定或存量环境；需明确维护来源	独立仿真、参数扫描、编译测试
Slurm	开源；可采购商业支持	数组、依赖、CPU/内存/GPU、QOS、公平共享、记账	统一多类计算资源，开源生态与 HPC 积累	小型到大型 Linux/HPC；有万节点量级超算案例	回归、PVT、大内存后端、EDA/CAE 混合计算
SGE / Grid Engine	OCS 开源；GCS、Altair Grid Engine 商业	数组、资源属性、共享策略、并行环境	可延续 qsub 工具链，灵活描述计算集群资源	部门级到大型；规模按具体发行版判断	仿真回归、参数扫描、编译、存量计算集群
Volclava	字节跳动开源	批量提交、可选查询分流、资源整合、内存记录、提交扩展	延续 LSF 风格并改进日常提交与管理	官方推荐少于 100 节点且调度性能要求不高	小型回归池、参数扫描、编译测试、CAD 资源规范
Volcano	开源	Gang、任务生命周期、队列共享、异构与拓扑、框架集成	与既有 Kubernetes 部署和运维体系衔接	已有 K8s 的共享计算池；公开 200 节点非 EDA 案例	容器化回归、日志分析、数据处理、算法训练
OpenPBS / PBS Professional	OpenPBS 开源；PBS Professional 商业	数组与依赖、资源放置、公平共享、回填、hooks	批处理与并行模型完整，站点扩展与交付路线可选	小型到大型 HPC；PBSPro 有超万节点科研案例	仿真、PVT/参数扫描、实现任务、EDA/CAE 混合计算
Altair Accelerator	商业	事件驱动调度、任务分组、共享与抢占、Jobclass、云扩展	面向 EDA 作业周转与资源竞争组织调度	中大型 EDA 集群；供应商公开 5 万+核、50 万+排队任务	大规模回归、编译/CI、后端签核、峰值扩容

缩小候选范围时，先明确三个问题：主要运行哪类任务，已有哪套提交与运维能力，以及更需要开源控制力还是商业交付支持。多团队 EDA 平台可以先比较 LSF 与 Accelerator；统一 Linux/HPC 资源可以重点看 Slurm 与 PBS；已有 Grid Engine 工作流可从具体发行版继续评估；小型 LSF 风格环境可以研究 OpenLava 与 Volclava；已有 Kubernetes 的容器化计算则单独评估 Volcano。

下一步可以整理一份真实的作业清单，包含任务类别、CPU/内存、运行时长、每天提交量和前后依赖，再用它比较两三个候选系统。这样，功能表中的各项能力就能对应到具体的研发需求。
